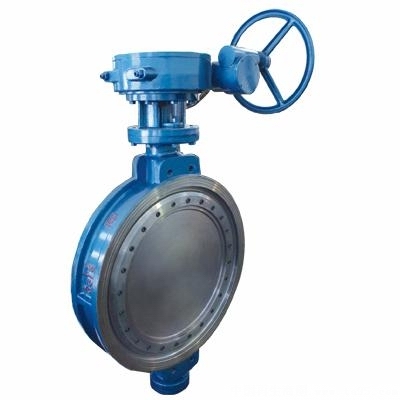

D373H金屬密封蝶閥概述：
D373H金屬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。
     選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。

二、特點:

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、主要技術參數:

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

五、采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

六、D373H-10/16/25/蝸輪傳動對夾式硬密封蝶閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　�。▎挝�:mm）

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa		1.6MPa		2.5MPa
	L 短/長	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49/64	380	120	160	Ф18	160	Ф18	160	Ф18
100	56/64	420	138	180	Ф18	180	Ф18	190	Ф23
125	64/70	460	164	210	Ф18	210	Ф18	220	Ф27
150	70/76	555	175	240	Ф23	240	Ф23	250	Ф27
200	71/89	605	208	295	M20	295	M20	310	M24
250	76/114	680	243	350	M20	355	M24	370	M27
300	83/114	800	283	400	M20	410	M24	430	M27
350	92/127	835	310	460	M20	470	M24	490	M30
400	102/140	915	340	515	M24	525	M27	550	M33
450	114/152	960	380	565	M24	585	M27	600	M33
500	127/152	1020	410	620	M24	650	M30	660	M33
600	154/178	1225	470	725	M27	770	M33	770	M36
700	165/229	1355	550	840	M27	840	M33	875	M39
800	190/241	1470	640	950	M30	950	M36	990	M45
900	203/241	1545	710	1050	M30	1050	M36	1090	M45
1000	216/300	1795	770	1160	M33	1170	M39	1210	M52
1200	254/360	1965	890	1380	M36	1390	M45	1420	M52
